一、用途
SL20X系列加熱器,主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱,使之膨脹,以滿足過盈裝配或拆卸的需要。
二、優點
有很多軸承是在安裝過程中損壞的,加熱方法不當是重要原因之一。如采用燒焊工具加熱,會造成軸承變形;采用爐火加熱,軸承兩面受熱不勻;采用油浴加熱,會因油質不潔而使軸承污染,噪聲增大;采用烤箱加熱,太費時間。至于敲打 安裝,軸承更易受損。
現在最新的技術是使用ZJ20感應加熱器,其優點是:
1.省錢 節電90%,節油100%,節約廠房占地面積70%;
2.省時 工作效率提高4倍以上,操作人員減少80%;
3.可靠 加熱均勻,絕對清潔,有利于提高裝配質量;
4.安全 絕無火警危險;
5.環保 無油汽油污染空氣,有利于環境改善和工作人員的身體健康。
三、結構與工作原理

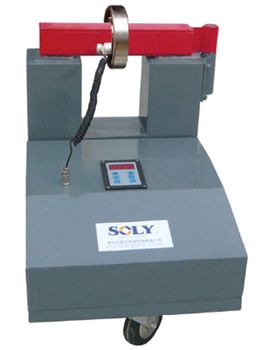

結構 ZJ20系列加熱器由干式自冷工頻感應加熱裝置(以下簡稱主機)與控制設備組成。ZJ20X、ZJ20T為移動式結構,其它均為固定式結構。
四、工作原理
1、短路加熱 主機為一特殊結構的變壓器,可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時,接通主機電源,工件(相當于副邊繞組)中感應產生短路電流而被加熱。
2、渦流加熱 被加熱工件與主機的鐵芯組成一閉合的磁回路,工作時,工件中通過主機的磁力線產生渦流而被快速加熱。
五、安裝調試
1、將軛鐵放置到主機鐵芯的端面上。
2、檢查插頭與插座的接線是否一致,接地應良好,然后將插頭插入有控制開關的電源插座上。
3、將功能選擇開關撥到手控位置,合上電源,這時紅色指示燈亮。
4、按起動按鈕,主機通電,這時綠色指示燈亮紅燈熄;按停止按鈕,紅燈亮綠燈熄。至此,調試結束,可投入使用。
六、操作程序
1、根據軸承的內徑,選擇相應的軛鐵(見表2),將串套上軸承的軛鐵放置到主機鐵芯端面上,應吻合平正。
2、在加熱過程中,用點溫計測量軸承內圈端平面處溫升。當溫升符合要求,看準時間記數,停止加熱,移開軛鐵,取下軸承即可裝配。
3、連續加熱同一規格軸承,將功能選擇開關撥到時控位置,設定加熱時間,當軸承被加熱到所設時間即自動關斷電源。
4、工作完成后,將功能選擇開關撥到停止位置,切斷位置。
七、技術參數:
|
             型號 技術參數  |

             SL20X --I  |

             SL20X--II  |

             SL20X--III  |

             SL20X--IV  |

             SL20X--V  |

             SL20X--VI  |

             SL20X--VII  |
        |
|
             額定功率(KVA)  |

             3.3  |

             5.5  |

             7.5  |

             11  |

             13  |

             18  |

             22  |
        |
|
             額定電壓(V)  |

             220  |

             380  |

             380  |

             380  |

             380  |

             380  |

             380  |
        |
|
             額定電流(A)  |

             12  |

             14.5  |

             19.7  |

             28.9  |

             34.2  |

             47  |

             58  |
        |
|
             加 熱 工 件  |

             內徑(mm)  |

             30-100  |

             85-200  |

             120-250  |

             150-360  |

             180-400  |

             內燃機齒圈專用  |
        |
|
             外徑 (mm)  |

             280  |

             360  |

             400  |

             450  |

             500  |
        |||
|
             寬度 (mm)  |

             115  |

             150  |

             180  |

             200  |

             220  |
        |||
|
             重量(kg)  |

             55  |

             105  |

             120  |

             135  |

             150  |

             180  |

             250  |
        |
